發布時間：2021-04-28 13:35:57
隨著開關技術的不斷發展，小型化、智能化開關越來越受到用戶的青睞。近年來，各開關制造廠也紛紛把小型化、智能化開關作為發展方向。在這種發展方向的指引下，一種新的開關設備C-GIS問世了。本文主要探討充氣柜發展。
1.數年前，上海電力部門在人口稠密的靜安寺附近建一座252/126/40.5kV降壓站，經拆遷征地50m×60m。但開關設備需要35面，若用常規開關設備根本無法排布，最后采用西門子8DA10/8DB10型充氣柜，才建成一座降壓容量為540MV·A的變電站。上海集裝箱海港、貨物吞吐量很大，使用西門子充氣柜，從未斷過電，確保了供電安全。
2.充氣柜的結構
充氣柜現有兩種外形上差異很大的結構形式。一種為圓筒形結構，另一種為柜式結構，前者很像高壓GIS，后者卻很像一般金屬封閉開關柜。
圓簡形充氣柜有三相共筒式和分相式兩種結構。柜體材料有鑄鋁合金，也有鋼板卷制，西門子8DA10/8DB10型為鋁簡分相式，Areva的W1型為鋼板三相共筒式。平高公司40.5kV充氣柜為鋁簡分相式，平開華明公司的40.5kV充氣柜也為金屬筒分相式。
充氣柜式結構有各種形式，其主要區別在于:①氣室的設置，有3氣室、兩氣室和單氣室。②一次回路中母線、3工位開關和真空斷路器的排布方式，大致可分為3類:一類上中下布置，二類下中上布置，三類后中前布置。以第一類布置居多。
3.結構及工藝特點
與空氣絕緣開關設備不同，氣體絕緣開關設備的帶電元件不是裝在抽屜里，而是裝在防腐蝕的焊接密封殼體內。斷路器或母線和三工位開關也可裝在兩個分開的隔室內。而操動機構及所帶脫扣器、輔助開關及電流、電壓互感器和低壓控制箱裝在氣室之外。
開斷功能在真空開關管內進行。真空中的開距僅有十幾毫米。由于電弧電壓極低且電弧旋轉，故觸頭熔焊極微小。固定在殼體壁上的焊接波紋管使之可從外部操動開關。三工位開關擺動操作，而斷路器軸向操動。操動機構采用電動機儲能的彈簧操動機構。所儲能量足夠二次重合閘之用。
除殼體的后壁外，殼體的所有外壁，包括加強橫檔、緊固件和套管均用激光全自動焊接，向內呈拱形的防爆模盒與殼體壁焊在一起。氣體絕緣開關設備為確保產品性能和增加競爭能力，如西門子形成4大核心工藝，即鈑金工藝、激光焊接工藝、澆注樹脂工藝及銅件加工工藝。
4.充氣柜的技術進步
充氣柜C一GS技術的進步，國外主要表現在減少產品中SF6氣體用量和研發非充SF6氣體充氣柜。如在歐洲，主要是減少新產品中SF6氣體的用量。而在日本，一方面減少新產品中SF6氣體的用量，另一方面，開發非SF6充氣柜，如用于干壓空氣絕緣或用固體絕緣。SF6氣體具有最優異的滅弧和絕緣性能，但被列為溫室效應氣體之一，因而被限制使用。為此要減少或不用SF6氣體。
4.1減少新品中SF6氣體的用量為尋找SF6的替代產品，科學家已研發了40多年。直到如今，所有檢驗過的可替代氣體的性能遠不如SF6氣體的絕緣和滅弧性能。類似于SF6特性的可替代氣體，如氯化物、氟化物或各種鹵化碳混合物的缺點很多:①GWP系數（全球變暖系數〉很高。②CO2對臭氧層有害。③C一F混合物在分解時（電弧、局部放電>生成導電的積炭層。
現已發現的CF3I氣體，其絕緣性能很好，在均勻電場中的絕緣水平是SF6氣體的1.2倍，SLF的開斷性能均為SF6氣體的0.9倍，但價格昂貴，是SF6氣體的100倍，因此進入實際應用還很不現實。為此，SF6開關設備制造廠家可行的辦法是在產品設計中盡量減少SF6氣體用量、泄漏量和排放量。采用先進的設計和焊接工藝及高性能密封材料，在減少SF6氣體用量方面取得明顯成效。例如世界三大輸配電制造商之一的Areva(阿海法)公司SF6充氣柜一代又一代從WI一WS—GWA發展中SF6充氣量從100%(WI型)—90%(WS型)—40%(GWA型)。又如富士新開發的C—GIS2000型24kV充氣柜的用氣量從12kg減少為4.4kg(減少63%)，還有新開發的72/84kV充氣柜，將SF6用量從老產品的100%減少為36%（減少64%)。
4.2混合氣體C—GIs
1)綠色環保。12~24kV產品可用氮氣和用N2+SF6混合氣體絕緣，以技術創新和精確設計確保在提高產品性能的同時，減少產品對環境的危害。
2)體積更小。N2X—24kV單氣箱柜在采用氮氣或N2+SF6混合氣體絕緣后，并沒有因為氣體絕緣強度的降低而增加尺寸，而是更小。N2X—24kV單氣柜柜體尺寸為500mm×1050mm×2250mm，柜寬僅為空氣柜的一半，大大縮小了電站的占地面積。
3）維護量小。高壓帶電體全被密封，高壓絕緣不受大氣環境影響，不易老化。絕緣和載流可靠性高，高壓部分終生免維護?？山档驮O(shè)備的全壽命周期成本。
4)能耗更低。開關柜主回路電阻低，載流能力高，長期運行節約能耗。5）高模塊化。靈活組合，拼接方便。用戶現場不需處理氣體。
4.3干式空氣充氣柜
在C一GIS中，雖然多數仍使用具有優異滅弧和絕緣性能的SF6氣體，但也出現了非充SF6充氣柜。如用氮氣或干壓縮空氣取代SF6，現還出現固體絕緣柜及復合絕緣柜。如富士于2004年4月開發出C—GIS2100型24kV干縮壓空氣充氣柜。該產品采用0.05MPa(表壓)的壓縮空氣絕緣。該公司減少SF6充氣量的C一GIS2000型和充干壓空氣充氣柜的結構及外形尺寸
4.4復合絕緣開關柜
中壓等級(24~84kV)開關柜是以絕緣介質使用SF6氣體的箱型氣體絕緣金屬封閉開關設備(C—GIS）為主流產品，但SF6氣體作為溫室效應氣體（全球變暖系數為23900）而被指定為限制排放氣體，因此在削減SF6氣體排放量的同時，期望使用無SF6氣體的開關柜。在這一背景下，2000年以后，在24~36kV等級實現了無SF6氣體開關柜的商品化。4.5固體絕緣柜

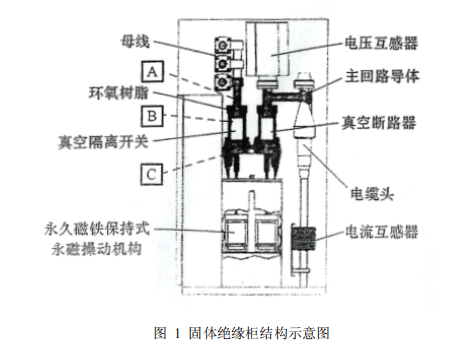

日本東芝公司于1999研發出高性能環氧樹脂及高效的環氧樹脂澆注技術，于2002年開發出24kV固體絕緣開關柜（SIS)。之后又進行了系列化，于2005年開發出36kVSIS，現又進行更高電壓等級72kV及84kVSIS的開發.24kVSIS的主要參數為24kV/630—1250A/25kA。
固體絕緣柜帶來一系列優勢。這里將24kVSF6充氣柜(C—GIS）和固體絕緣柜（SIS加以比較:C—GISSF6氣體用量5kg，而SIS為零，有利于環保;C—GIS體積為2.7m3而SIS為1.7m3，僅為其63%。C—GIS零件數為2500個，而SIS為1200個，為其48%.一面固體絕緣柜（SIS）省下5kgSF6氣體，相當于120tCO溫室效果。
結束語
綜上所訴，充氣柜在我國發展方興未艾。當前主要使用SF6氣體絕緣，為了減少SF6氣體使用量，出現了干壓縮空氣絕緣充氣柜、復合絕緣充氣柜以及固體絕緣充氣柜等。這些代表了充氣柜發展方向，值得關注。
