發布時間：2021-06-29 10:21:07
佛山市高超區屬亞熱帶氣候區，日照足夠、雨量充沛、氣候溫文而濕潤。地形以山區為主，六山一水三分田。每年春季的二三月份，冷空氣走后，暖濕氣流迅速反撲，氣溫回升，空氣濕度加大，一些嚴寒的物體外表遇到暖濕氣流后，容易產生水珠，呈現所謂的“回南天”等天氣返潮現象。2008年和2009年，我局相繼在“回南天”期間，產生兩起10kV電纜分支箱電纜終端受潮接地短路，進而導致分支箱氣室損壞作廢事故。為此，我們進行了深人的探討與分析，對電纜終端密封、分支箱根底規劃、箱體通風進行了防潮密封改善，至今未呈現同類事故。
1.兩起電纜分支箱故障概略

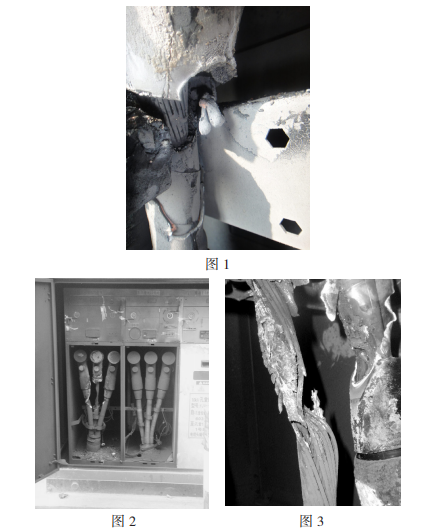

2008年3月24日，回南天，富灣站富油乙線速斷跳閘，位于戶外的一臺電纜分支箱產生短路爆破（如圖1),601開關出線電纜倉門嚴峻熏黑，打開后發現A相電纜終端應力錐焚毀，纜芯熔損,開始分析主要為施工工藝粗糙,造成電纜終端電場畸變嚴峻，同時纜身緊靠固定用金屬支架，在箱內潮濕環境下產成長時刻閃絡放電,最終絕緣破損接地短路,將出線套管炸壞，造成氣室漏氣，分支箱作廢。
2009年2月15日，回南天，仙村站孔堂線在經歷了長達18分鐘的間歇性接地后速斷跳閘，重合不成功，K5013-0003X電纜分支箱601開關B相進線電纜終端應力錐處首先短路燒毀（如圖2）。據分支箱附近商鋪店主反映，箱內曾繼續宣布嘩啪的響聲并冒煙，終究傳出爆炸聲音。經開始剖析，事端原發點為B相應力錐尾部，因?yàn)槊芊獠粐?yán)，硅脂固化，在運轉環境濕度較大的情況下呈現凝露，水氣進入纜芯，導致絕緣強度破壞產生爬電。終究由間歇性接地發展到三相短路（如圖3)。此次故障相同導致分支箱氣室破損泄漏，分支箱報廢。
2電纜分支箱防潮的幾個要害要素
歸納上述兩起電纜分支箱故障，都有一個共性的問題，就是分支箱屏蔽型接頭應力錐尾部為故障原發點，該部位處于電纜半導電層的結尾，電場最為集中，一旦因?yàn)楣に嚮虍a(chǎn)品功能原因?qū)е旅芊獠粐?yán)，加上環境濕度較大時，水氣就會通過應力錐與接頭間的氣隙向主絕緣入侵,終究產生爬電現象,進而發展成接地短路。下面，咱們從四方面討論電纜分支箱防潮的幾個要害因素。
2.1應力錐的長度要滿足長，收縮功能要好
比照發現，兩起故障分支箱電纜接頭均為同一廠家出產的產品，且在相同部位-應力錐結尾首先呈現放電短路。其中故障電纜接頭應力錐錐管長度與其它產品（如圖4右側)比較特別短，不到其二分一，且材質較硬，絕緣密封功能較差，水氣較簡單人侵到主絕緣層。然后導致爬電距離缺乏簡單產生沿面放電，另一方面也簡單產生氣隙引發局部放電。
2.2硅脂優異的密封功能
事故分支箱電纜終端所使用的硅脂密封功能不良，故障發生后，當拆撥其它兩相電纜頭時，由于硅脂出現干枯粘結(如圖5)，需要多人合力才干撥出，可見硅脂已不能起到潤滑防潮與絕緣的作用，不能與電纜頭同“呼吸”，彈性功能大為下降。
目前，國產電纜附件用硅脂因?yàn)榕浞皆?，產品質量與功能不佳，硅脂使用時間長會產生固化，且容易被硅橡膠吸收，硅脂固化或被吸收后，其填充功能將下降，電纜終端產生沿面擊穿的可能性大大添加，喪失了應有絕緣密封及防潮、填充作用。
2.3分支箱根底要足夠高
據了解，電纜分支箱根底高度在典型規劃中遍及未作過多的要求，僅要求根底做好防水或滲水規劃，而在施工過程中，施工單位往往出于成本考慮，僅在電纜井上簡略升高約5公分，隨便將分支箱固定了事。因?yàn)槌鞘薪ㄔO(shè)快速，大部分大街排水系統跟不上形勢發展，城市或工業園區分支箱往往因?yàn)榉e澇面臨被雨水浸漬的風險。經比較發現，分支箱根底舉高至平水50公分以上，溝內積累的潮氣會大為減少,從而下降侵略分支箱內潮氣的壓力。
2.4改進分支箱風口規劃
通過加大設備通風口添加空氣流通，下降設備內部的空氣濕度，完善設備底部的密封處理，防止電纜溝內水汽進入設備箱體內部。改善噴涂工藝，加強箱體通風作用，以達到綜合有效的增強絕緣和密封作用。
為此，咱們在恒威線該類型分支箱外殼進行了改進，恰當擴大了上下通風口面積，通風口選用夾層規劃，添加了內護板，減輕了橫向風雨對分支箱進水受潮的影響。經檢測比照，改進風口規劃后的分支箱箱內濕度下降約8%，空氣流通顯著增強，箱內無顯著的水珠積累，運轉環境大為改善。
3定論
綜上所述，在南方濕潤的運轉環境下，電纜分支箱能否安全可靠運轉，要害在于電纜終端接頭裝置及密封處理是否杰出，應力錐產品質量及裝置工藝對電纜屏蔽層末端電場處理最為要害，同時也是分支箱防潮功能的要害要素，其次是分支箱通風和土建根底規劃，要適合南方濕潤的環境，分支箱選址盡量考慮干燥及清潔的場所，以提高其防潮功能。
