1.充氣柜概述
1.1充氣柜整體結構
GZX-40.5kV柜式氣體絕緣金屬封閉開關設備（簡稱充氣柜)為SF6氣體絕緣金屬外殼固定式開關柜，是三相交流母線分段的戶內成套裝置，其結構如圖1所示。
圖1所示充氣柜主要由斷路器室、二次室、CT室及柜后電纜室組成，上述幾部分共同配合實現對供電系統和負荷的控制、何護及檢測。
1.2直流電源在開關柜中的作用
GZX-40.5kV充氣柜采用的SET系列直流-直流變換開關電源由深圳斯特克電子技術開發有限公司開發，適用于尋呼機功放、電力系統、集群系統、移動通信基站等通信系統領域。電力系統中，該電源模塊主要用于開關柜內二次信號回路及PLC控制器電能供給，實現后臺機和保護裝置對開關柜狀態的實時監控及控制。
2.存在問題及原因分析
2.1存在問題

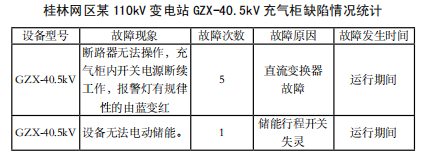

桂林網區某110kV變電站現有的GZX-40.5kV充氣柜缺陷頻發，根據運行值班人員提供的數據，該型號充氣柜僅2012~2013期間發生缺陷次數及實際缺陷部位(表所示)。
由表1可知，該型號充氣柜在同一110kV變電站一年時間同一故障發生率高達82.3%，已嚴重影響到供電可靠性。
2.2原因分析
2.2.1開關電源模塊散熱設計不合理:直流變換器的過熱保護值為80℃。當溫度達到70℃時，裝置故障報警燈亮，過熱保護不動作;當溫度達到80℃時，裝置故障報警燈繼續亮，過熱保護動作，切斷電源，裝置工作指示燈滅。經調查分析，該電源模塊內部元器件設計太過緊湊，導致散熱不良，造成其頻繁退出運行。
2.2.2運行環境影響:該110kV變電站地處工業中心，其周圍粉塵污染嚴重，在這種運行環境下，開關電源由于靜電吸附原因極易造成內部粉塵堆積，從而導致開關電源IGBT等開關元件散熱性能下降，觸發電源模塊熱保護啟動。因此，良好的防塵措施對提高開關電源散熱性能有較好的作用。
3.改進措施

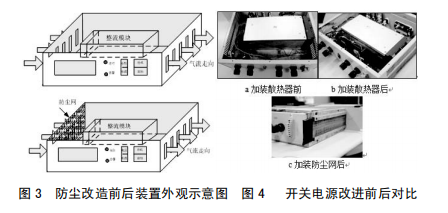

3.1在裝置功率元件一側加裝散熱片，并于散熱片上面裝設常規風扇，從而擴大散熱面積，增強空氣流通，起到散熱降溫作用，如圖3所示改進前后示意圖。
3.2在裝置本體進風孔加防塵網，防止灰塵進入裝置內部，設備維護人員定期對濾網進行清掃，從而減輕元器件表面覆塵，利于裝置正常散熱，如圖3所示加裝防塵網后開關電源示意圖。對裝置實施上述改進后，其改進前后對比如圖4所示。
4.實施結果

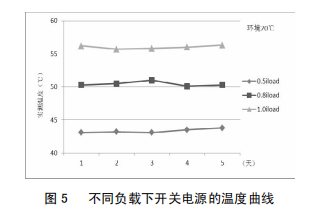

改進后，為驗證改進效果，對開關電源分別在0.5倍、0.8倍及1.0倍負載下進行了為期5天的帶負荷試驗，圖5為不同負載下開關電源的溫度曲線，由圖5可知，隨著負荷的增大，開關電源問題總體呈上升趨勢;負載不變的情況下，同一溫度曲線基本保持平滑;開關電源在額定負載下運行，最高溫度不超過57℃，未達報警值，開關電源可靠性得到顯著提高。
5.結論
5.1散熱不良是導致開關電源故障頻發的主要原因。
5.2加裝散熱片及防塵網有效的增強了開關電源的散熱性能，開關電源的整體性能得到了優化。
5.3為進一步提升開關電源的性能，建議相關人員定期對新裝防塵網進行清理，以加強開關電源的空氣流通。
5.4本文提出的散熱及防塵改進措施對其它應用也有一定借鑒意義。
